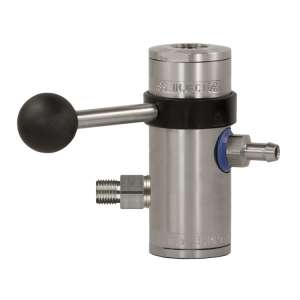

Inyector ST-168 con aire comprimido

Los inyectores fabricados completamente en acero inoxidable ofrecen la posibilidad de liberar dos áreas transversales de aproximadamente 50 mm² cada una para garantizar un uso sin caída de presión durante el modo de enjuague. Esto permite, incluso al usar grandes volúmenes de agua, por ejemplo en la agricultura o la industria alimentaria, mantener el inyector permanentemente en la línea de alta presión sin afectar el rendimiento de limpieza durante la operación de limpieza o enjuague.
Una palanca selectora permite cambiar entre el modo limpieza/enjuague, en el que dos orificios conducen el agua a alta presión en paralelo al inyector (modo bypass), y el modo inyector, en el que la cantidad de agua disponible pasa a través del área de inyección.
Para el inyector easyfoam365+ ST-168 es imprescindible utilizar una lanza de espuma que no aspire aire por sí misma para la generación de espuma. La cantidad de aire necesaria para espumar se suministra mediante una conexión adicional en el inyector.

Se recomienda usar una pistola con grandes áreas transversales, como por ejemplo ST-2720, ST-2725, ST-3100 o ST-3300, junto con lanzas y mangueras de espuma adecuadas (blufood). El inyector es especialmente adecuado para presiones de entrada de agua de baja a media presión a partir de 5 bar y, con un suministro adecuado de aire comprimido, genera una espuma excelente.
Los inyectores disponibles en tamaños de boquilla de 1,2 a 2,8 mm cubren así todo el rango de la tecnología de limpieza profesional. Para el ajuste fijo de la dosificación, se incluyen 10 insertos diferentes de boquillas dosificadoras. También están disponibles versiones con la unidad dosificadora ajustable sin escalas ST-161.
La conexión para químicos con válvula antirretorno integrada y soporte para las boquillas dosificadoras tiene una espiga para mangueras (9 mm) para mangueras de aspiración de químicos, permitiendo así aspirar medios especialmente viscosos. La dirección del flujo está marcada con flechas para facilitar la instalación.

La elección correcta de la boquilla es fundamental para el rendimiento y el funcionamiento sin problemas del equipo de alta presión

Boquilla demasiado pequeña = El equipo cambia continuamente al bypass o se apaga.
Boquilla demasiado grande = El equipo no rinde (menos presión).

¿Cómo elegir la combinación correcta de inyector y boquilla?

Requisito: se deben conocer la presión en bar y el caudal en l/min del equipo, por ejemplo 15 l/min (900 l/h) - 150 bar.

Para la herramienta de cálculo: Herramienta de cálculo RM/Suttner o para la tabla de boquillas: Tabla de boquillas RM/Suttner

Con la siguiente tabla de inyectores puedo ahora seleccionar la combinación correcta de boquilla de inyector y lanza de espuma.

Tabla: Combinación de boquilla de inyector
